Đặc điểm chung của gối đỡ bạc đạn
Các loại gối đỡ bạc đạn đều có những đặc điểm chung như sau:
- Có khả năng chịu được tác động lực mạnh, chịu tải cao. Nó thích nghi được trong nhiều điều kiện môi trường làm việc, nhất là những môi trường có nhiệt độ cao.
- Các loại gối đỡ bạc đạn đều có khả năng tự lựa và có nắp chắn. Chúng cho phép người dùng có thể hoán đổi các cụm gối đỡ của các hãng khác.
- Gối đỡ bạc đạn có cấu tạo rất đơn giản, chúng ta có thể tháo lắp, bảo dưỡng và vệ sinh một cách dễ dàng.
- Nó có một chốt giữ không quay nằm ở phía vành ngoài. Gối đỡ bạc đạn cũng thích hợp sử dụng với các vòng đai khác thường và có chân giữ định vị lắp ráp.
- Các loại gối đỡ vòng bi thì đa dạng về chủng loại, có độ tin cậy cao và đáp ứng được các nhu cầu ứng dụng.
- Ưu điểm: dễ sửa chữa, chịu tải trọng lớn.
- Khả năng chịu tải: Hướng kính lớn, dọc trục lớn.
- Khả năng tự lựa: tùy theo độ tự lựa của chủng loại vòng bi có thể lên tới 4°.
- Ứng dụng: Phù hợp với với thiết kế đơn giản gối đỡ hai nửa sử dụng phổ biến trong rất nhiều ứng dụng như trục truyền động, hộp số, quạt, động cơ, băng tải…
Các loại gối đỡ bạc đạn được sử dụng phổ biến
Các loại gối đỡ vòng bi phổ biến hiện nay là:

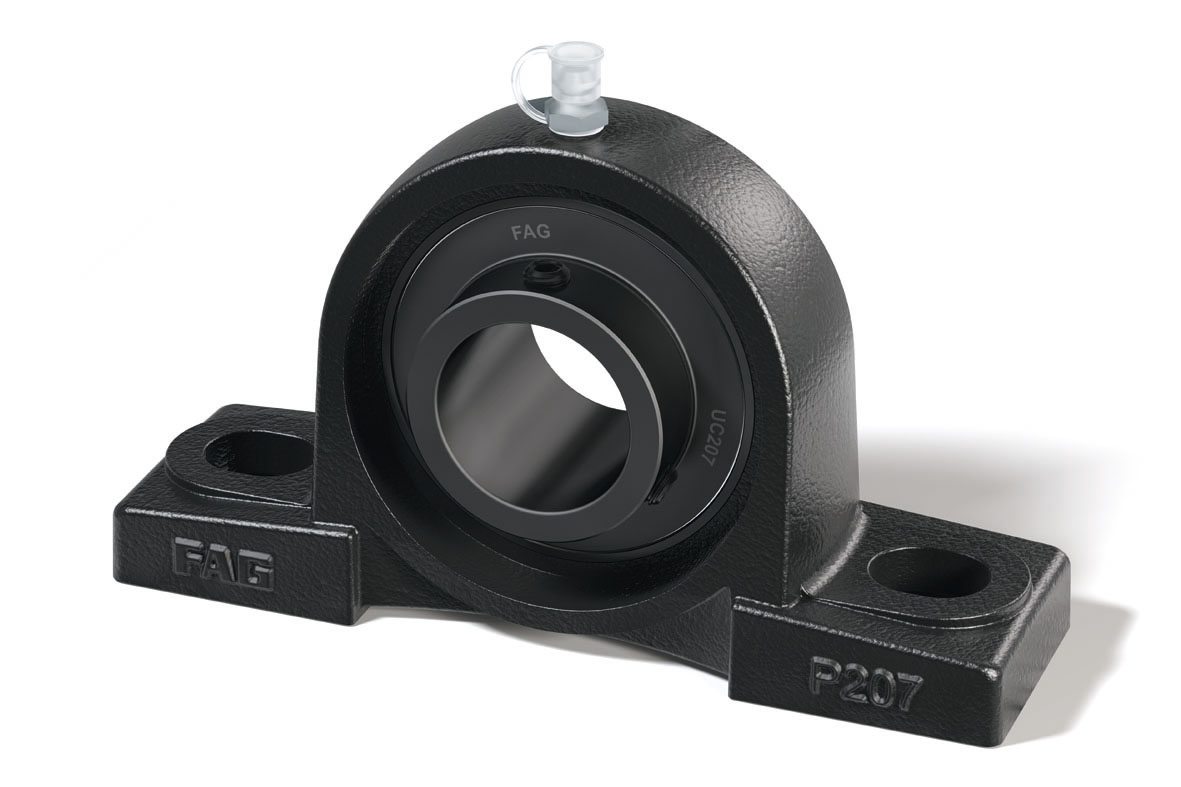

- Gối đỡ bạc đạn UCP: dạng gối đỡ này có dạng Omega nên nó còn có tên gọi khác là gối đỡ Omega, mặt bích của nó hình chữ nhật và hai điểm cố định mặt bích nằm ở hai bên tai của UC.
- Gối đỡ bạc đạn UKP: Loại này có mặt bích hình vuông, phần UC của gối đỡ nằm theo hướng của mặt bích.
- Gối đỡ bạc đạn UCT: Loại gối đỡ này cũng có hình vuông và phần UC nằm theo hướng của mặt bích.
- Gối đỡ bạc đạn UCFC: Loại gối đỡ này có mặt bích hình tròn, UC nằm ở hướng mặt bích cố định trên vị trí.

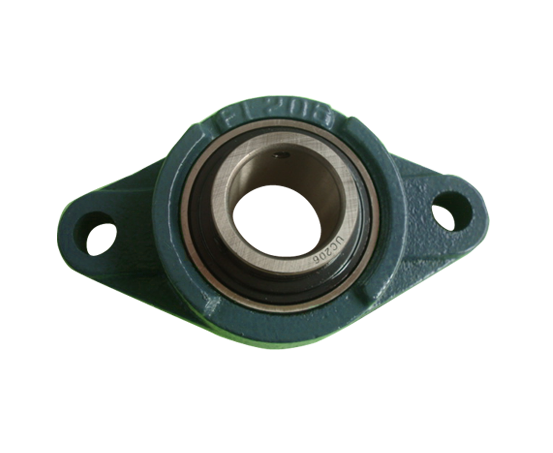

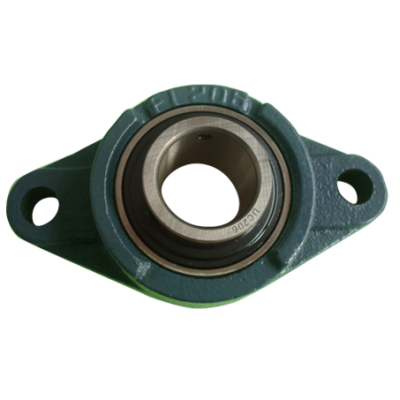

- Gối đỡ bạc đạn UCFL: Loại gối đỡ này có mặt bích gần giống với hình thoi. Nó được cố định bởi điểm đầu và điểm cuối của mặt bích, UC cùng nằm theo hướng mà mặt bích cố định.

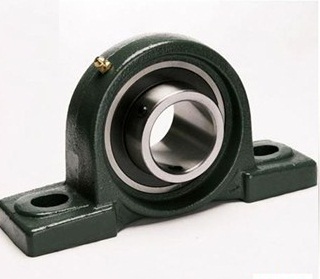

Gối Đỡ Vòng Bi Dạng Trục Đứng Vỏ vòng bi UCP được đúc bằng hợp kim gang chịu lực, khá bền, ít nứt khi bị va đập mạnh. Vòng bi UC phía trong được chế tạo bằng hợp kim thép đặc biệt , vừa có tính dẻo, vừa chịu được sự mài mòn cao, giãn nở nhiệt tốt. Với thiết kế có độ tư lựa cao, tạo nên tính linh động cho gối đỡ, chăng những chịu được lực tải lớn,mà còn chịu được nhiệt độ cao. Chất liệu: Hợp Kim
Kí hiệu của các loại gối đỡ vòng bi UCF, UCP, UCT, UCFC, UCFL, UCFB, UCPA, UKT:
Đây là các loại gối đỡ vòng bi mà các hãng đều sản xuất. Chúng đều sử dụng vòng cầu bi bên trong vỏ gói để tạo thành một bộ gối đỡ hoàn chỉnh. Người dùng chỉ việc lắp đặt để sử dụng. Dòng gối đỡ vòng bi này có ưu điểm là rất dễ lắp đặt, giá trị sử dụng cao hơn khi so sánh với giá thành nhưng có một nhược điểm là khả năng chịu tải trọng lớn của nó rất kém.
Kích thước gối đỡ vòng bi mini có vỏ gối bên ngoài thật nhỏ: UKP, UKFL. Lỗ trục của chúng khoảng 8mm, 10mm, 12mm, 15mm, 17mm cho tới 20mm.
Thông số gối đỡ vòng bi khá đơn giản gồm 2 cụm ký hiệu.
Ví dụ: UCP 212
- UCP: quy định hình dáng bên ngoài của lớp vỏ hợp kim gang.
- 212: ký hiệu đường kính trong.
- Đường kính trục = 12×5 =60mm.

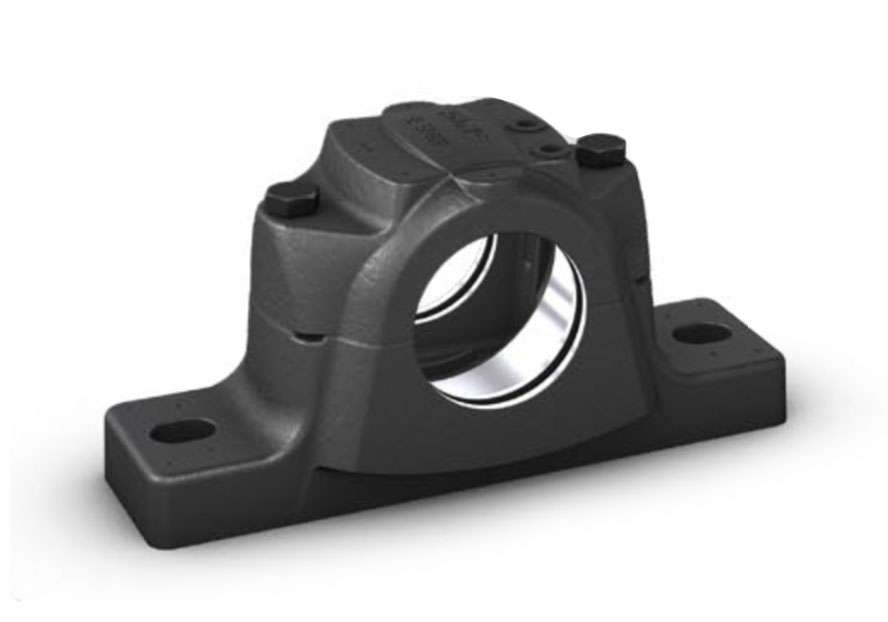

goi do hai nua skf

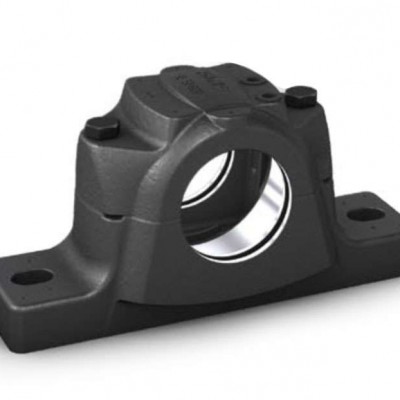

Kí hiệu của các loại gối đỡ 2 nửa: SKF, FAG, Timken
- Loại gối đỡ vòng bi 2 nửa của SKF có các ký hiệu là: SNL, SN, SE, SNA, SNH.
- Loại gối đỡ vòng bi 2 nửa của FAG có ký hiệu là: SN, SNV, LOE, BND.
- Loại gối đỡ vòng bi 2 nửa của Timken có các ký hiệu là: FSNT, SNT, SNTD, SNTN.
